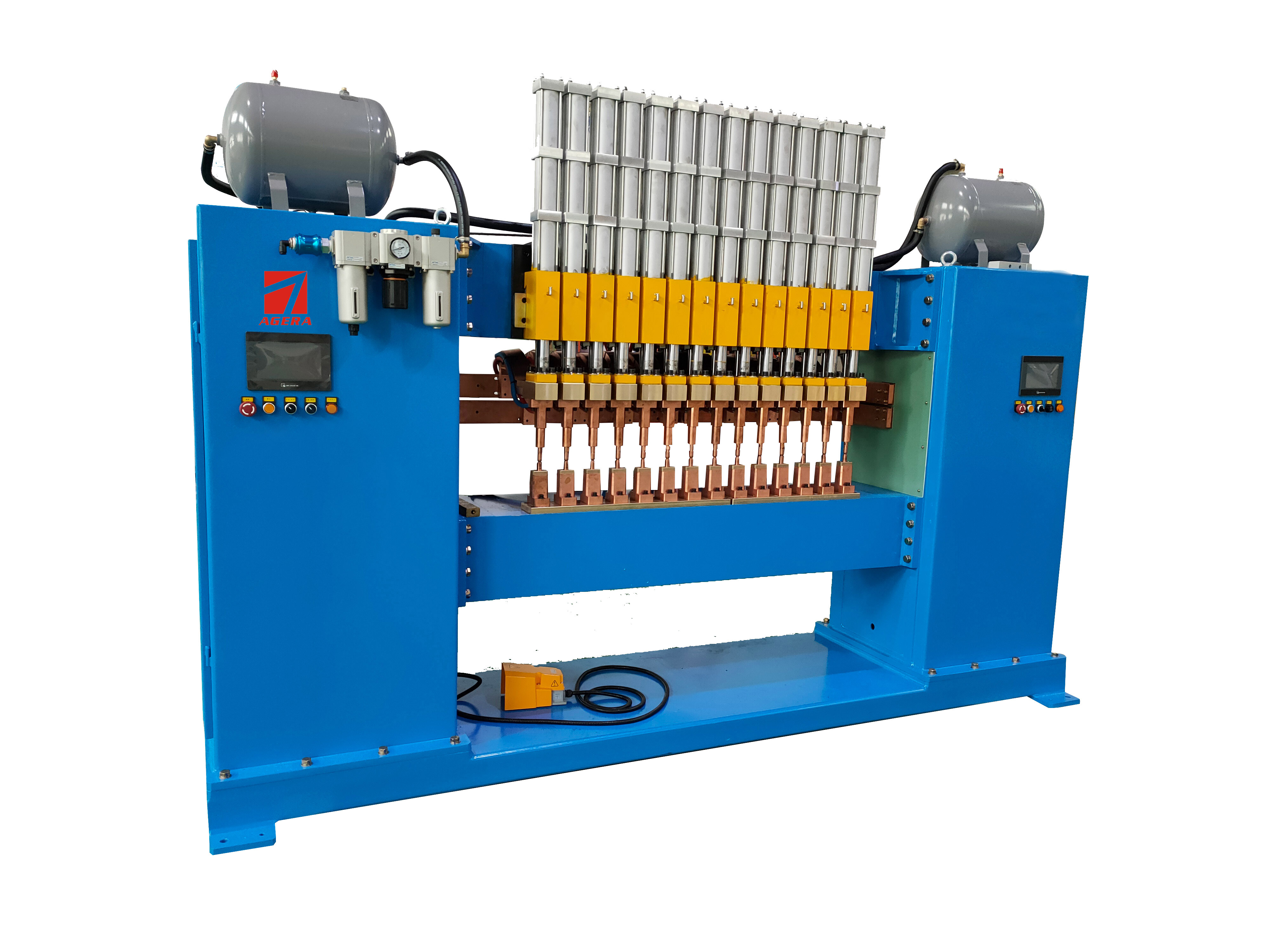

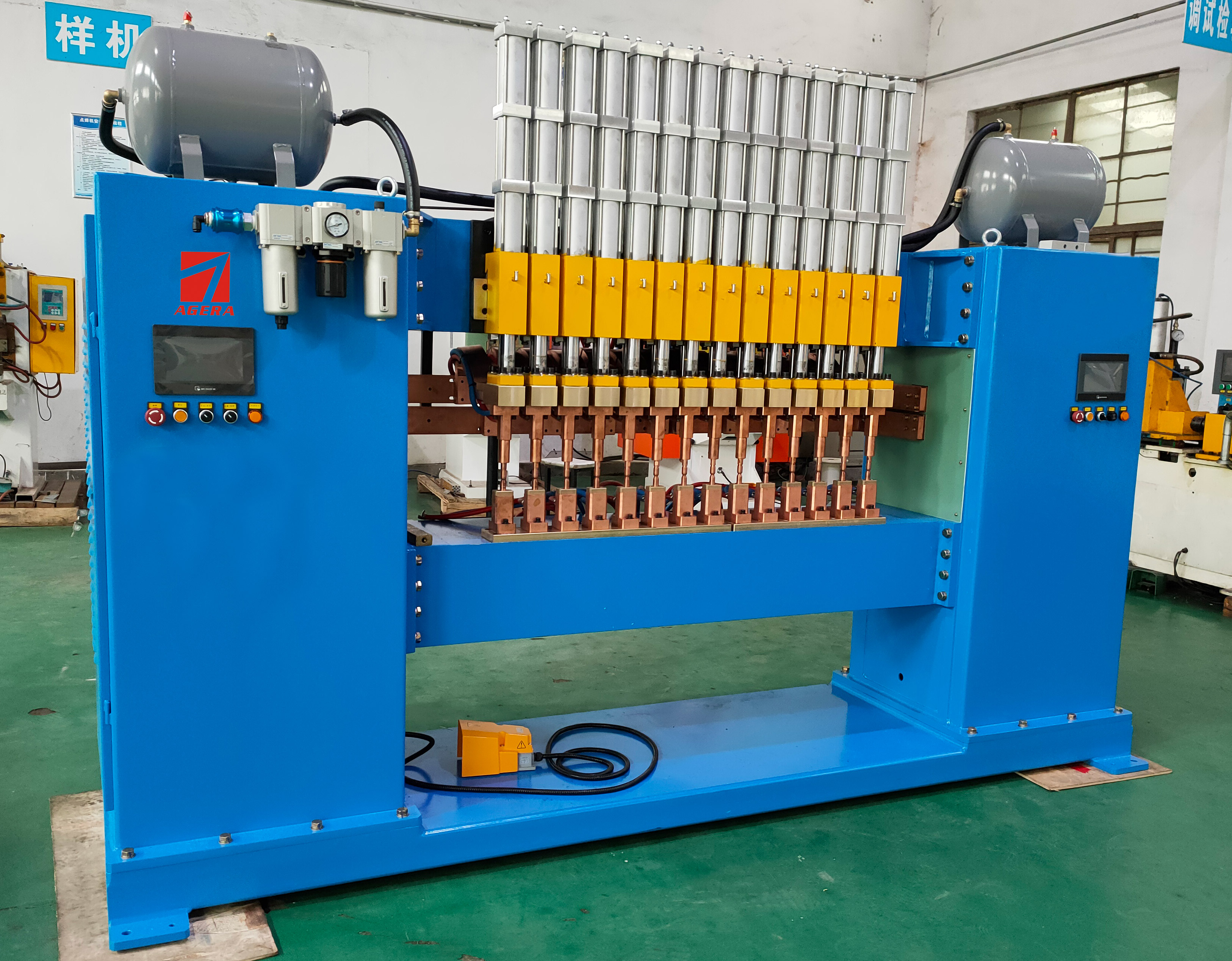

板材散熱器龍門式自動多點焊機是蘇州安嘉根據客戶要求研制的龍門式14點自動多頭焊機，由龍門結構、多頭焊接和自動平移機構組成。具有焊接效率高、成品率高、解決工件大不好搬及變壓器負荷問題。當時客戶找到我們的場景是：

一、客戶背景及痛點

上海HF換熱器有限公司，HF集團是專業提供與熱交換、分離和流體處理有關的技術、產品和解決方案的公司，HF解決方案能幫助從事食品飲料、石化、制藥、淀粉、糖和乙醇等領域的企業進行產品的加熱、降溫、分離和運輸。HF的產品還被廣泛應用于發電廠、遠洋船舶、機械工程業、采礦業、污水處理行業以及暖通空調設備等,并在100多個國家設有分支機構,向客戶提供全球范圍內的支持及服務；在新項目變壓器板式散熱器在試產階段，遇到以下問題：

1.效率太低：因單件的焊點超過600個焊點，手工點焊單件的時長為1個小時以上，無法達到量產要求；

2.操作人員投入多，抱怨多：工作時需要兩人推板、一人啟動，共三人協作，工件大，不好搬運，工人抱怨多；

3.焊接品質不達標：焊后的焊點不一致，破檢的強度不一，做水壓測試時會有部分焊點脫落；

4.電網受沖擊：按現有產能排設備需要增置多臺焊機，工廠的變壓器功率無法滿足。

以上四點問題客戶非?？鄲?，一直找不到解決的辦法。

二、客戶對設備要求高

上海HF公司在2019年8月找到我們，和我們的銷售工程師討論，并提出定制如下要求的焊機：

1．效率需提升，單件的生產效率需要提升至現有2倍以上；

2．操作人員需要控制在2人以?xún)?nèi)；

3. 焊接品質達標，焊點效果要求保持一致，滿足水壓測試；

4. 提高效率的前提下需要不能超過現有工廠變壓器的負荷。

根據客戶所提的要求，現有的普通點焊機根本無法實現，怎么辦？

三、根據客戶需求，研發定制板式散熱器龍門式多頭焊機

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工件打樣測試：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的點焊機打樣測試，經過雙方的測試，達到了上海HF的焊接要求，確定了焊接參數，最終選型中頻逆變直流點焊電源；

2、整機方案：研發工程師和焊接工藝師一起溝通并根據客戶要求，確定了最終的板式散熱器自動多點焊機方案，由龍門結構、多頭焊接和自動平移機構組成；

3、整機設備優勢：

1）效率快，在原有基礎上提高了400%：采用龍門14頭結構，單面雙點工藝、四頭同時動作接，整體節拍達到8秒/排，效率提升400%；

2）解決工件大不好搬運問題，只需1人操作即可：采用工裝平移結構、自動焊接，1人操作即可，節省2個作業員；

3）良率高，可通過水壓測試完全合格：采用中頻逆變電源，全波整流、直流輸出和混合控制模式，電流精度達到10A、控制精度達到1MS級，確保每個焊點都均勻可控，焊接后的水壓測試完全合格；

4）解決變壓器超負荷問題，節省成本：工作站采用兩套中頻直流電源，逐次放電，確保節拍的情況下不額處提升負載，且中頻電源為三相輸出，功率因數為0.9以上，能耗僅為原交流機的60%左右，滿足在現有變壓器的負荷之內；

4、交貨期：45個工作日。

安嘉把上述技術方案、細節和上海HF詳細討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2019年9月與上海HF簽訂了設備訂貨合同。

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

時間過的很快，45個工作日很快就過去，上海HF公司定制型板材散熱器自動多點焊機經過老化試驗完工了，經過我們專業的售后工程師在客戶現場5天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。上海HF公司對該板材散熱器自動多點焊機實際生產和焊接效果非常滿意，幫他們解決了焊接品質問題、提高了焊接效率、節能、節省了人工成本，給予我們安嘉極大的認可和好評！

五、滿足您的定制要求是安嘉的成長使命！

客戶是我們的導師，您需要焊接什么材質的產品？需要什么焊接工藝？什么焊接要求？需要全自動的、半自動的、還是流水線？請盡管提出來，安嘉都可以為您“研發定制”。
