空調底板螺母凸焊工作站是蘇州安嘉根據客戶要求研制的自動凸焊工作站。焊接站自動上下料，自動定位、自動焊接，具有焊后不錯位、強度高、焊接效率高、成品率高、省人工、焊接數據可追溯等特點。

一、客戶背景及痛點

青島GT機械有限公司成立于1996年，專業從事制冷設備配件加工，業務范圍涵蓋國內外，隨著國內和出口訂單數量的提升，小總成焊接件的數量不斷激增，沖壓件的凸焊和點焊成為GT公司新的挑戰，主要問題如下：

1.焊接效率太低：此產品為空調底板組件，單品體積較大，人工抓取不太便捷，單件焊接4個螺母人工拿取更是費時費力，無法滿足產能要求；

2.操作人員投入多：原工序為三臺設備，一人一臺焊機手工焊接完成，隨著訂單數量日益增多，面臨的是高額用人成本和企業生產安全風險；

3.焊接品質不達標：多臺焊機由不同人員操作，凸焊的工藝參數和點焊的工藝編排完全不同，人工無法進行NG篩選，經常造成螺母錯焊，漏焊，虛焊等質量問題；

4.無法滿足數據存儲及檢測功能：原工序均為單機形式，無數據檢測和存儲功能，無法達到參數追溯，無法滿足公司走向工業4.0的目標。

以上幾點問題客戶非常苦惱，一直找不到解決的辦法。

二、客戶對設備要求高

GT公司通過我司官網找到我們，和我們的銷售工程師討論，并提出定制如下要求的焊機：

1.效率需提升，最好能滿足產品的螺母凸焊需求，單件的生產效率需要提升至現有2倍以上；

2.操作人員需要壓縮，最好控制在2人以內；

3.工裝需兼容多件產品，設計通用型工裝，減少工裝數量；

4.工作站能夠匹配其他工作站進行聯機工作；

5.保證焊接品質，產品不同的工序由系統自動匹配焊接參數，減少人為的因素影響；

6.設備需提供參數檢測和數據存儲功能，滿足工廠MES系統的數據需求。

根據客戶所提的要求，現有的普通焊機根本無法實現，怎么辦？

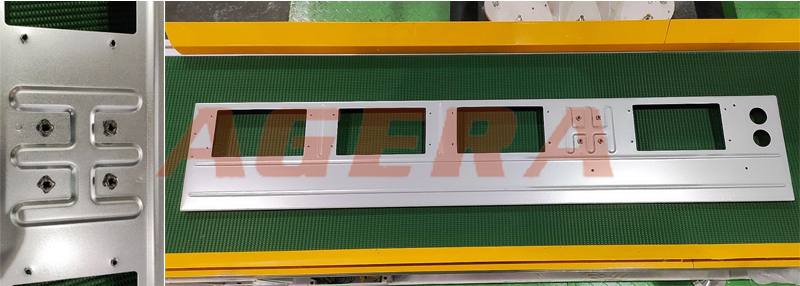

空調底板螺母凸焊樣件

三、根據客戶需求，研發定制空調底板螺母凸焊工作站

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工件打樣測試：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的點焊機打樣測試，經過雙方的測試，達到了GT公司的焊接要求，確定了焊接參數，最終選型中頻逆變直流點焊電源；

2、機器人工作站方案：研發工程師和焊接工藝師一起溝通并根據客戶要求，確定了最終的機器人自動凸焊工作站方案，由六軸機器人、凸焊機、螺母輸送機、檢測系統、上料定位機構和下料輸送機構組成；

3、整站設備優勢：

1）節拍快，效率是原有的2倍：兩臺六軸機器人用于工裝及物料的搬運，配套凸焊機的焊接，減少兩工序的移位和物料中轉，并通過優化工序的路徑，整體節拍達到13.5秒/件，效率提升220%；

2）整站自動化，節省人工，實現1人1站管理，解決人為品質不良：通過整合點焊和凸焊，配以自動抓取上料和下料，單站1人操作即可，兩個工站即能完成所有型號空調底板的螺母焊接，節省4個作業員，同時因實現智能制造，全程機器人操作，解決了人為造成的品質不良問題；

3）減少工裝使用及放置維護費用，節省時間：通過工程師的努力將工件在工裝上形成一個裝配體，由氣缸鎖緊通過機器人移位至點焊和凸焊工位分別焊接，使得工裝數量減少至2套，共減少了60%的工裝使用，大大節省了維護和放置工裝的費用；

4）焊接數據連接MES系統，便捷分析品質數據，保證焊接品質：工作站采用總線控制，將兩臺焊機的參數，如電流、壓力、時間、水壓、位移等參數抓取，并通過曲線比對，將OK和NG信號傳至上位機，使得焊接工站與車間MES系統聯接通信，管理人員在辦公室即能監控焊接工站的情況；

4、交貨期：50個工作日。

安嘉把上述技術方案、細節和GT公司詳細討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，并于2022年03月與GT公司簽訂了設備訂貨合同。

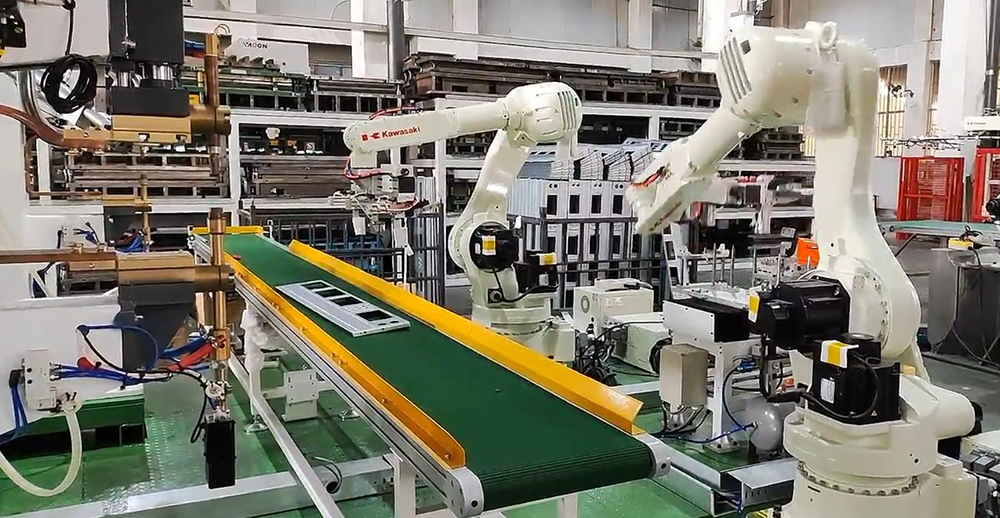

空調底板螺母凸焊工作站

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

時間過的很快，50個工作日很快就過去，GT公司定制型空調底板螺母凸焊工作站經過老化試驗完工了，經過我們專業的售后工程師在客戶現場15天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。

GT公司對該空調底板螺母凸焊工作站實際生產和焊接效果非常滿意，幫他們解決了焊接效率問題、提升了焊接品質、節省了人工成本并順利接入了MES系統，同時為他們無人化車間打下了堅實的基礎，給予我們安嘉極大的認可和好評！
