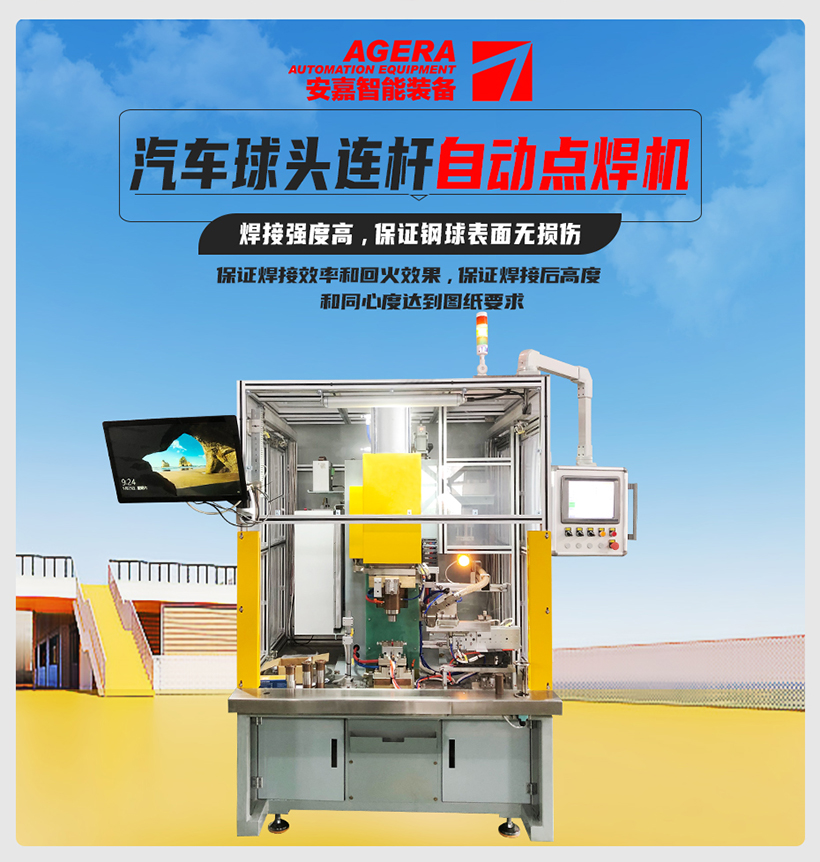

汽車球頭連桿自動點焊機是蘇州安嘉根據客戶要求研制的自動點焊專機,設備焊接強度高,保證鋼球表面無損傷;保證焊接效率和回火效果,保證輝接后高度和同心度達到圖紙要求。
一、客戶背景及痛點
RT公司是國內老牌的底盤懸掛件生產商,客戶群包含了主機廠及售后市場,覆蓋了市場上的主流品牌,主要配套穩定桿、拉桿、球頭等,隨著新能源汽車的普及新的工藝也在加緊上馬,近期開始研發測試新型焊接球頭,在試制中遇到以下問題:
1. 新工藝采用電阻焊,現場進行球頭焊接后強度不達標;
2. 鋼球焊接前需要自動上料,振盤上料時鋼球表面會磕傷、碰傷;
3. 螺桿和鋼球焊接后需要二次退火,增加了工序帶來設備人員的成本上升;
4. 試制過程中采用現場工裝,焊接后總長度和同心度等核心參數無法保證;
5. 現場設備的焊接數據無法追溯,電阻曲線無法監控,達不到主機廠硬性要求;
以上5點問題客戶非??鄲?,一直找不到解決的辦法。
二、客戶對設備要求高
RT公司前期生產遇到問題后,經主機廠推薦在2023年7月找到我們協助開發解決,和我們的項目工程師討論,并提出定制如下要求的專用設備:
1.螺桿和鋼球焊接后的搞拉強度不低于50KN;
2.鋼球自動上料采用非振盤方式;
3.焊接后采用在線回火工藝;
4.定制焊接工裝,保證焊接后精度要求;
5.新設備需要有電阻曲線監控和數據采集;
根據客戶所提的要求,現有的設備根本無法實現,怎么辦?
三、根據客戶需求,研發汽車球頭連桿自動點焊機
根據客戶所提各項要求,公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議,一起探討工藝、結構、饋電方式、檢測和控制方式,列出關鍵風險點、并逐個做出了解決方案,確定了基本方向和技術細節如下:
1、工藝確認:安嘉焊接工藝師以最快的速度做了打樣的簡易夾具,用我們現有的中頻逆變直流凸焊機打樣測試,經過雙方的測試,達到了RT公司的技術要求,確定了焊接參數,最終選型汽車球頭連桿自動點焊機;
2、焊接方案:研發工程師和焊接工藝師一起溝通并根據客戶要求,確定了最終的中頻逆變直流凸焊專機方案,由新型中頻逆變直流電源、鋼球自動上料、夾緊工裝、外框升降門及光柵、焊接采集及監控系統等機構組成;
3、整站設備方案優勢:
1)采用中頻逆變直流電源,實現數字閉環,采用更優的焊接工藝參數,焊接后的強度均不低于70KN,超過圖紙要求;
2)鋼球采用重力料倉自動輸送機構,在無振盤的狀態下實現鋼球的輸送,保證鋼球表面無損傷;
3)焊接后采取在線回火的方式,無需拿下物料,焊接后直接實現放電回火,保證焊接效率和回火效果;
4)工裝采用夾持對中型結構,精準定位產品,并通過位移傳感器檢測焊后高度,保證焊接后高度和同心度達到圖紙要求;
5)設備配置焊接數據采集器,通過上位機將相關數據采集并生成曲線,實現電流曲線、壓力曲線、電阻曲線的采集監控,滿足主機廠審核要求;
4、交貨期:45個工作日。
安嘉把上述技術方案、細節和RT公司詳細討論,最終雙方達成一致后簽訂了《技術協議》,作為設備研發設計、制造、驗收的標準,并于2023年7月與GY公司簽訂了設備訂貨合同。
四、快速設計、按時交貨、專業的售后,得到客戶的好評!
在確定設備技術協議、簽訂合同后,安嘉的項目經理第一時間開生產項目啟動會,確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間,并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。
時間過的很快,45個工作日很快就過去,RT公司定制型汽車球頭連桿自動點焊機經過老化試驗完工了,經過我們專業的售后工程師在客戶現場一周的安裝調試和技術、操作、維護培訓,設備已正常投入生產并全部達到了客戶的驗收標準。
RT公司對該汽車球頭連桿自動點焊機實際生產和焊接效果非常滿意,幫他們解決了焊接效率問題、改善了產品品質、節省了人工成本并促進了智能化工廠的實施,給予我們安嘉極大的認可和好評!
