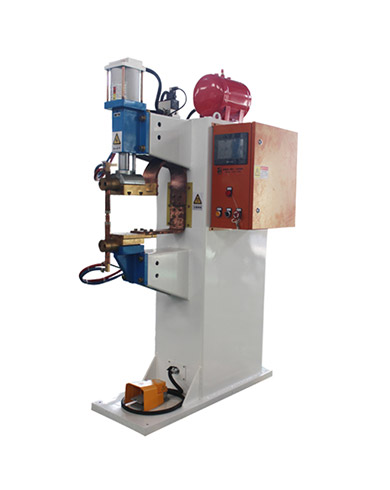

中頻逆變點焊機電極力是點焊重要規范參數之一，對焊接熔核質量影響甚大，生產中要求準確測量，在不通焊接電流時測量的電極力與焊接過程中動態電極力有區別，因為在焊接過程中外部氣路的壓力會變化，快速點焊時供氣不及時，使得電極力有波動，在焊接過程中，焊點熱脹冷縮等產生的附加力，焊機壓力傳動機構的摩擦力、慣性力的變化等、所以真實電極力應按焊接過程中的動態性質確定，因而電極力測量方法也有所不同。

測量靜態電極力的有彈簧測力計與液壓測力計。彈簧測力計根據金屬在彈性極限范圍內，應力與應變成正比的虎克定律設計，有弓形測力計、標準測力計等。

在彈簧鋼板上三個圓孔，孔內安放測力座，以使得孔位有不同的測力范圍，選擇測力孔以電極力不超過彈簧板料的彈性極限為原則，用彈簧端頭的千分表，測量彈簧板在電極力作用下的位移，其位移與電極力成正比，每一弓形測力計出廠前都應校準，使用中定期校準，并做出彈簧端頭位移量與電極力的對應關系曲線。

這種測力計的精度高，測力范圍大，使用方便，缺點是不能直接讀出電極力，需要用曲線圖換算，但目前仍然廣泛使用，使用時切記不得通以焊接電流。

液壓式測力計是在膜合內裝滿液體，當受壓時，液體受的靜壓力與電極力成正比，經傳遞，由壓力表指示出來，這類壓力表使用方便，但如膜盒有微量的滲油，或膜盒內有空氣泡時均會影響測力的精度。

應變測力計是目前大量使用的一種，使用電阻應變傳感器，將被測力通過它所產生的金屬彈性變形轉換或電阻變化，并通過電測量，用數字顯示出電極力，例SP2303D型數字電極力側計，它由應變型壓力傳感器、Z80單板機及四位的顯示器的主機組成。

它的測量精度為土1%，測力范圍為25至3000N，電源可用工頻交流電，也可用電池等直流電源，總體尺寸較小，攜帶方便，成本不高，因此是較好的一種測力計，使用這類測力計時，應 注意避免影響測量精度的因素，如環境溫度的影響，加負荷的平衡和沖擊等。
