當前位置：首頁 » 行業自動焊機 » 鈑金箱柜專用自動焊機 » 切割機面板與加強筋自動點凸焊機

prevnext

查看全部大圖

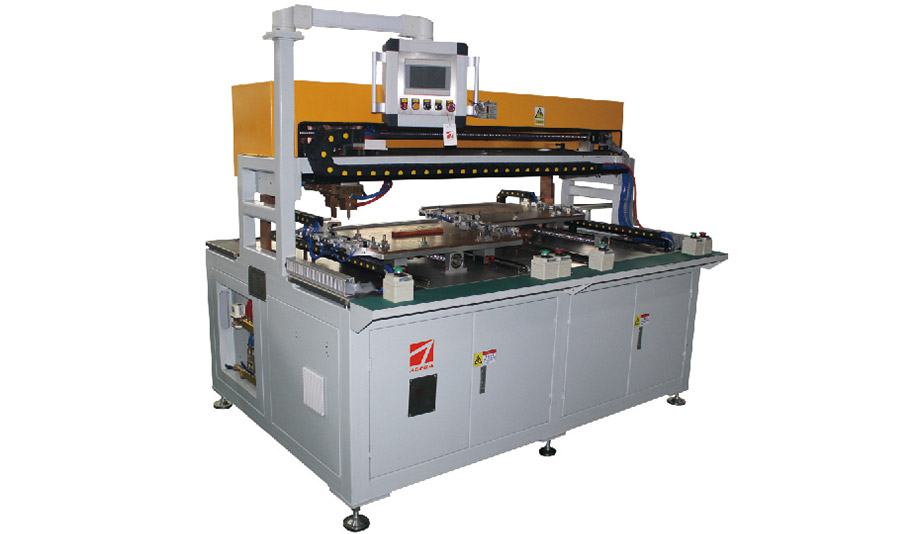

切割機面板與加強筋自動點凸焊機

產品名稱：切割機面板與加強筋自動點凸焊機
設備簡介：龍門式雙工位面板與加強筋自動點凸焊機是蘇州安嘉根據客戶要求定制焊接電動切割機的不銹鋼臺面與加強筋的點焊、及不銹鋼臺面與掛耳的凸焊，是龍門式雙工位替換焊接的自動電阻焊設備，具有效率高、免打磨、焊點牢因、美觀等特點。
產品型號：ADB-160
額定容量20%：
電源：3φV/50HZ
初級電流：100A
次級最大短路電流：32KA
臂伸尺寸：370MM
電極行程：100MM
最大加壓力：10000N
冷卻水流量：12L/M

訂購熱線：400-8333-566

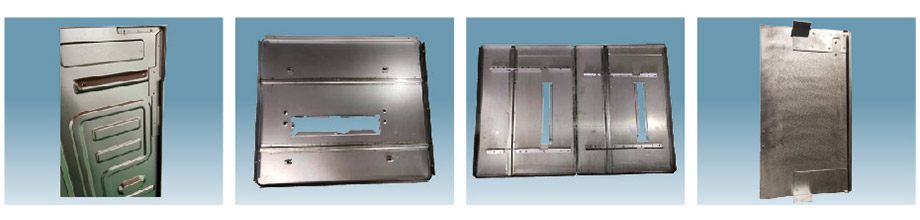

鍍鋅板門底板多點焊

加強筋點焊與掛耳凸焊

加強筋與連接片多點焊

鋁箱多點焊

上海大眾

上海匯眾

上海通用

長安汽車

大金空調

東山鈑金

格力空調

美的電器

本特勒

吉利汽車

江南嘉捷

康力電梯

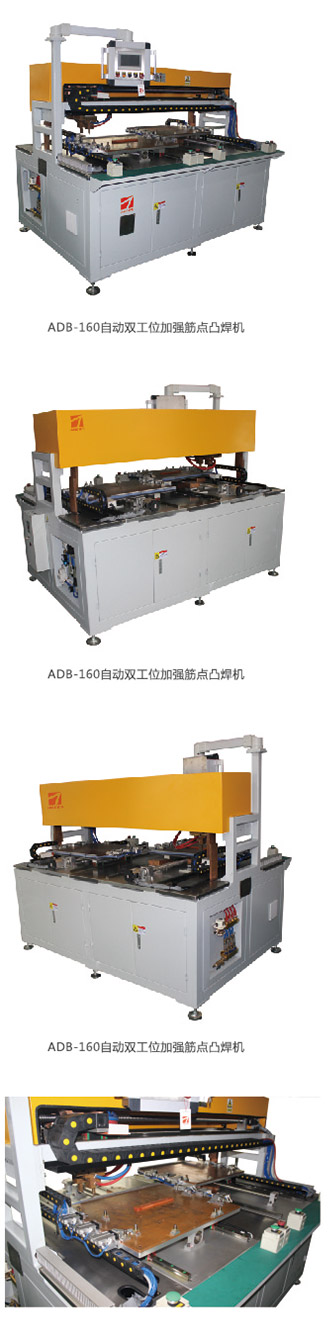

龍門式雙工位面板與加強筋自動點凸焊機

龍門式雙工位面板與加強筋自動點凸焊機是蘇州安嘉根據客戶要求定制焊接電動切割機的不銹鋼臺面與加強筋的點焊、及不銹鋼臺面與掛耳的凸焊，是龍門式雙工位替換焊接的自動電阻焊設備，具有效率高、免打磨、焊點牢因、美觀等特點。具有特點優勢如下：

采用雙NC焊接平臺結構，提高設備利用率和焊接效率；采用龍門機身結構和點凸雙焊頭設計，實現了點焊和凸焊一次焊接完成;

采用自動定位機構，保證工件加強筋、掛耳位置的穩定性，采用整體平臺焊接，保證了鈑金件焊后平整無痕，無須打磨，節省人工成本;

采用了中頻逆變直流電源，電網三相平衡、次級感抗小、電流損耗小，節能50%以上。

切割機面板與加強筋自動點凸焊機定制項目介紹

鹽城BD電動工具有限公司，是家用電動工具的龍頭企業，產品主要出口到歐美市場，需要電動切割機臺面與掛耳、加強筋的電阻焊連接，對焊點的外觀、強度和一致性要求非常高。BD目前也有為其它友商定制的設備，遇到的問題是：

1、設備采用單項交流阻焊電源，功率大，對電網沖擊大、能耗高;

2、焊點外觀面不平整，需要打磨才能進行噴涂;

3、焊接效率低，點焊和凸焊件要分兩次裝夾定位焊接完成;

4、單工位操作，設備利用率低.

以上四點問題客戶非?？鄲?，一直找不到解決的辦法。

BD根據產品特點和過往經驗，和我們的銷售工程師討論后對新定制設備提出了如下要求：

1、焊接后單面要求平整，焊后無須打磨、直接噴涂后看不到焊點痕跡;

2、焊點做破壞試驗要求每個焊點都能拉穿母材;

3、焊接效率要求在原有的基礎上提高50%;

4、加強筋的8個點焊和4個掛耳凸焊點要求一次裝夾焊接完成;

5、節能、對電網電壓無沖擊影響。

根據客戶所提的要求,現有標準的點凸焊機根據無法實現，怎么辦？

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、夾具、結構、饋電方式、配置，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工件打樣測試：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的中頻焊機打樣測試，經過雙方5天的來回測試并做好拉拔檢測，基本確定好焊接參數;

2、設備選型：研發工程師和焊接工藝師一起溝通并根據客戶要求算出了選型功率，最后確認為ADB-160龍門式雙工位面板與加強筋自動點凸焊機;

3、設備的穩定性：我司采用核心部件全部"進口配置"：

4、設備性能特點：

1）提高焊接效率：采用雙NC焊接平臺結構，提高設備利用率和焊接效率；采用龍門機身結構和點凸雙焊頭設計，實現了點焊和凸焊一次焊接完成;

2）實現單面無痕：采用自動定位機構，保證工件加強筋、掛耳位置的穩定性，采用整體平臺焊接，保證了鈑金件焊后平整無痕，無須打磨，節省人工成本;

3）節能：采用了中頻逆變直流電源，電網三相平衡、次級感抗小、電流損耗小，節能50%以上;

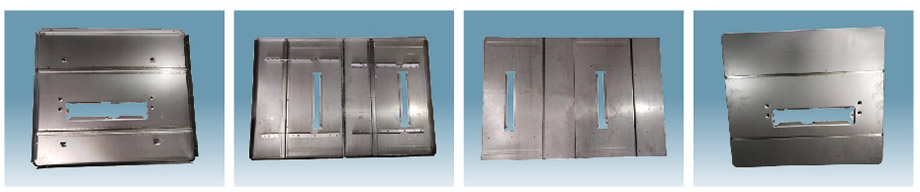

加強筋點焊與掛耳凸焊

加強筋與連接片多點焊

加強筋與連接片焊后背面

切割機臺面焊后背面

安嘉把上述技術方案、細節和ADT充分討論，雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，因為我們的專業的技術、細致的服務感動了客戶，并于2018年2月2日與ADT公司達成了訂單協議。

在確定設備技術協議、簽訂合同后，90天的交期的確很緊，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

一晃90天過去，ADT定制型汽車座椅滑軌墊塊自動焊接線項目總算完工了，我們的專業的售后服務在客戶現場經過20天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準;

ADT公司對汽車座椅滑軌墊塊自動焊接線項目實際生產和焊接效果很滿意，幫他們提高了生產效率、解決了成品率的問題、節省了人工，同時為客戶建立"無人化"工廠打下了基礎，得到了他們的好評！
