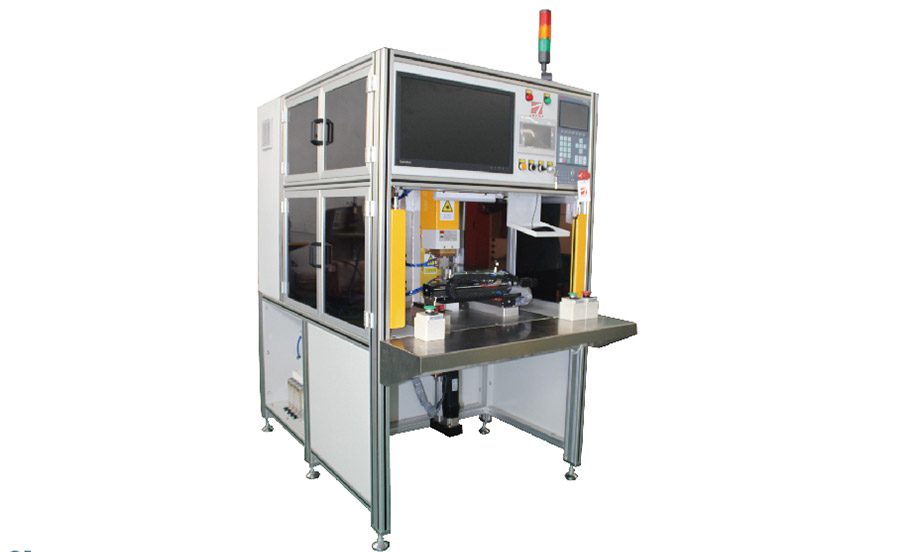

VC均溫板水口半自動點焊機

產品名稱：VC均溫板水口半自動點焊機
半自動焊機簡介：此自動焊機是根據客戶需求，量身定制的手機VC均溫板水口點焊的一款半自動點焊機，具有焊后產品強度高、外觀光滑、良品率高、焊接效率快、設備投資成本低等特點。
產品型號：ADB-120
暫載率：20%
外接電源：380V/φ/50Hz
額定容量：120KVA
初級電纜規格：3×16
最大短路電流：24KA
焊接氣缸規格：φ125×60
最大工作壓力：6000N
電極行程：60MM
冷卻水流量：8L/MIN

訂購熱線：400-8333-566

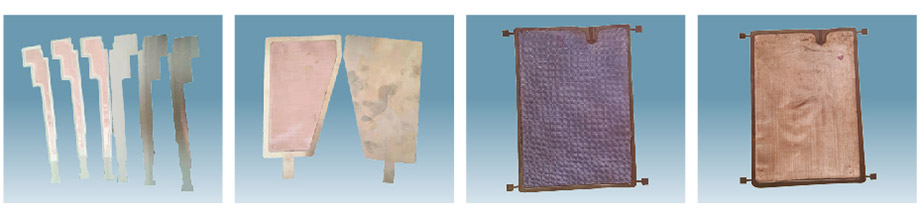

不銹鋼均溫板水口點焊

手機散熱器水口點焊

銅網銅片VC均溫板點焊

銅網銅片均溫板點焊

吉利汽車

上海大眾

上海匯眾

上海通用

LG電器

安道拓

本特勒

蘇斯帕

常熟開關

東山鈑金

臺達電子

伊頓電氣

VC均溫板水口半自動點焊機

VC均溫板水口半自動點焊機是根據客戶需求，量身定制的手機VC均溫板水口點焊的一款半自動點焊機，具有焊后產品強度高、外觀光滑、良品率高、焊接效率快、設備投資成本低等特點。詳細優勢特點如下：

我們選擇的ADB-120中頻逆變直流焊接專機，全波整流、直流輸出，峰值高、爬升快，是目前較先進的電源，再輔以特殊焊接工藝，既保證了焊接強度，又不致于均溫板熔化破真空，極大的提升了良品率，良品率達到99.5%的以上;

因為采用伺服加壓、電阻加熱，無外部熱源輸出，由材料本身發熱達到塑性狀態，在高溫高壓外形成熔核，因此焊后材料無堆高，且工件表面平整光滑;

采用XY伺服動作，配以多工位夾具，極大提升了節拍，通過人工放置、自動移動焊接，極大的縮短了焊接時間，將節拍控制在單件2.5秒以內，提高了75%的焊接效率;

本設備為半自動專機，成本僅為激光設備的20%；降低了運營成本，普工經過簡單培訓就可上崗，且焊接過程無焊絲及焊料添加，比原有的生產成本降低了40%;

VC均溫板水口半自動點焊機項目介紹

SZZD電子（江蘇）有限公司，隸屬于TD集團，位列世界IT產業百強，集團公司遍及中國、美國、日本、歐洲、蘇格蘭、東南亞等地，在多項電子產品領域居領導地位，包括提供電源管理的整體解決方案、視訊顯示器、工業自動化、網絡通訊產品、與可再生能源相關產品；因華為、三星、小米及OV等廠商在5G智能手機中導入均溫板，SZZD承接了的他們大量的均溫板訂單，在試產時遇到的問題是：

1、焊接品質不達標，用激光和超聲波測試后良率很低，不到75%;

2、外觀不合格，用TIG焊接后外觀有堆高，客戶接受不了;

3、效率太低，滿足不了產能需求，現場測試人工TIG焊接，單件焊接時間超過10秒;

4、投產成本太高，激光工作站投入超百萬，且運營和維護成本也超過預算的20%;

以上四點客戶非?？鄲?，一直找不到解決的辦法。

SZZD電子在2018年3月16日在網上找到我們，和我們的銷售工程師討論并想定制如下要求的專用焊接設備：

1、確保焊接品質，良率達到85%以上;

2、外觀合格，不能有堆高;

3. 效率必須提升;

4、投入成本和運營成本在預算范圍之內;

根據客戶所提的要求，普通標準點凸焊機根本無法實現，怎么辦？

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、夾具、結構、饋電方式、檢測和控制方式，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下：

1、工件打樣測試：安嘉焊接工藝師以最快的速度做了打樣的簡易夾具，用我們現有的伺服閃光對焊機打樣測試，并做小批量驗證，基本確定好焊接參數：

2、設備選型：研發工程師和焊接工藝師一起溝通并根據客戶要求算出了選型功率，最后確認為ADB-120中頻逆變直流焊接專機;

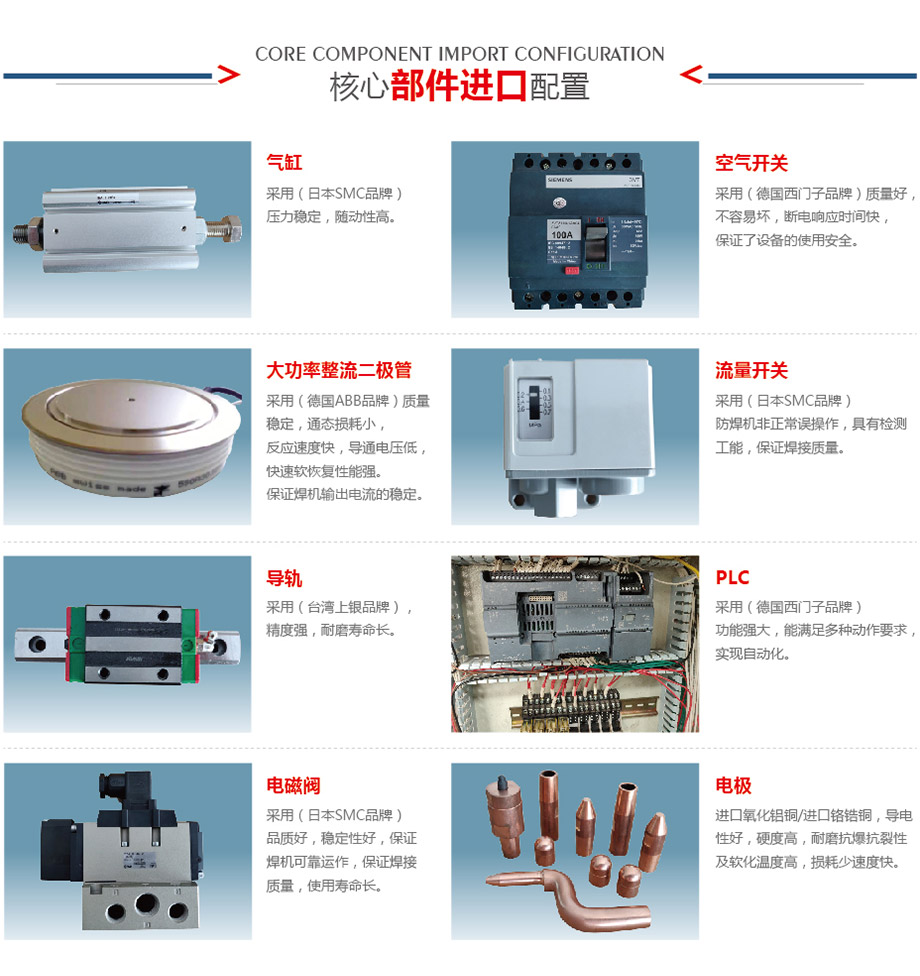

3.設備的穩定性：我司自主知識產權的中頻逆變直流焊機控制系統，核心部件全部"進口配置"，如ABB的大功率二級管，Semikron的IGBT逆變模塊等;

4.設備優勢：

1）提高了良品率：我們選擇的ADB-120中頻逆變直流焊接專機，全波整流、直流輸出，峰值高、爬升快，是目前較先進的電源，再輔以特殊焊接工藝，既保證了焊接強度，又不致于均溫板熔化破真空，極大的提升了良品率，合格率達到99.5%的以上；

2）保證了焊后產品的外觀美觀：因為采用伺服加壓、電阻加熱，無外部熱源輸出，由材料本身發熱達到塑性狀態，在高溫高壓外形成熔核，因此焊后材料無堆高，且工件表面平整光滑;

3）提高焊接效率：采用XY伺服動作，配以多工位夾具，極大提升了節拍，通過人工放置、自動移動焊接，極大的縮短了焊接時間，將節拍控制在單件2.5秒以內，提高了75%的焊接效率;

4）降低了投資設備的成本：本設備為半自動專機，成本僅為激光設備的20%；降低了運營成本，普工經過簡單培訓就可上崗，且焊接過程無焊絲及焊料添加，比原有的生產成本降低了40%；

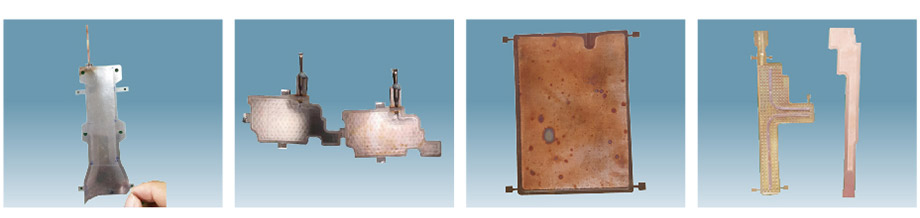

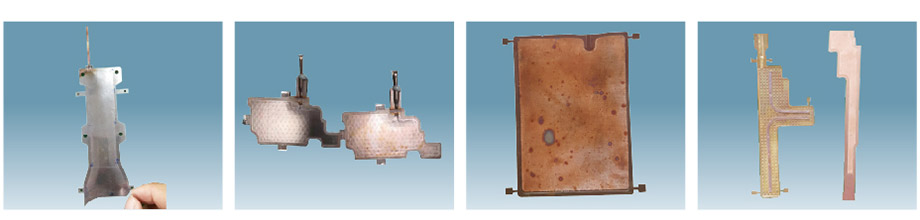

不銹鋼均溫板水口點焊

手機散熱器水口點焊

銅網銅片VC均溫板點焊

安嘉把上述技術方案、細節和SZZD電子一來二去的討論，最終雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，因為我們的考慮周到感動了客戶，并于2018年5月10日與蘇州FLX公司達成了訂單協議。

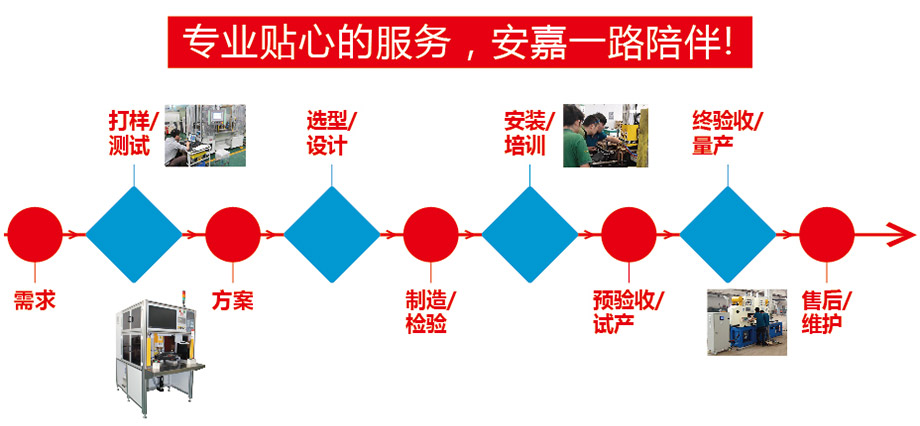

在確定設備技術協議、簽訂合同后，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程。

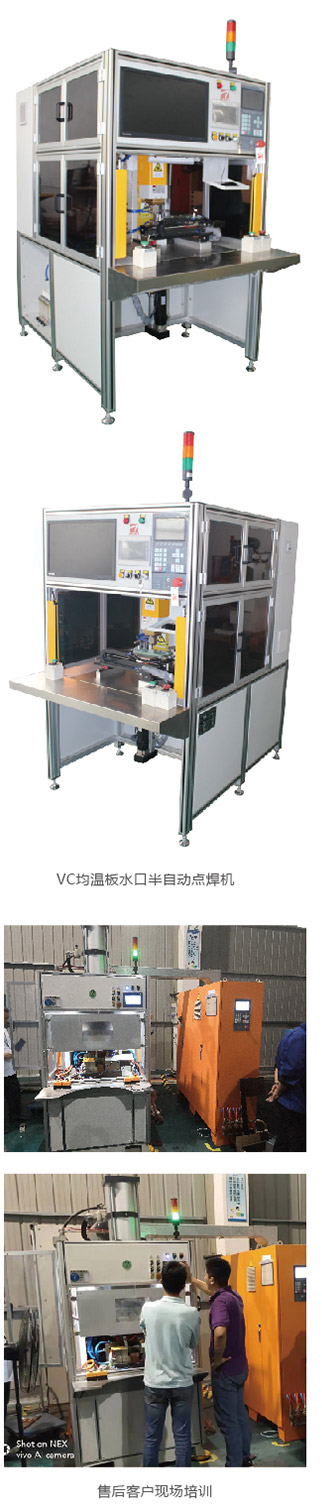

一晃30個工作日過去，SZZD電子定制型VC均溫板水口半自動點焊機經過老化試驗完工了，我們的專業的售后工程師在客戶現場經過2天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準。

蘇州ZD電子對該VC均溫板水口焊接專機實際生產和焊接效果非常滿意，幫他們提高了良品率、提高了焊接效率、節省了人工、降低了投資成本，也給予我們高度認可和好評！
