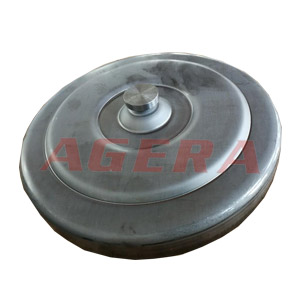

液力變扭器中心軸自動焊接生產線項目介紹

液力變扭器中心軸自動焊接線是蘇州安嘉根據客戶要求研制的半自動焊接線，由集中碼料，振動盤自動上料，機器人定位焊接，自動下料，自動檢控品質等工序，具有成品率高、效率快、實現智能制造，兼容性高、易操作、節省人工等特點。以下是當時客戶找到我們的場景：

一、客戶背景及痛點

HY公司是中國液力變扭器優秀生產商，也是給軍工配套的零部件企業，供應世界各大汽車廠?，F(xiàn)需要液力變扭器中心軸自動焊接生產線，原焊接設備有如下問題：

1.兼容性差：老的焊接機為人工上下料，產品兼容性差;

2.良品率：焊接中心垂直度和同心度無法保證，同時焊接產牢度;

3.焊接中心垂直度和同心度無法保證，同時焊接產牢度：工件種類多，每次更換產品都需要更換焊接電極，調整時間長，需要熟手才能操作，而且焊接后工件取出困難，員工抱怨多，生產效率低;

以上三個問題，客戶一直很頭痛，找不到解決的辦法。

二、客戶對設備要求高

根據產品特點和過往經驗，和我們的銷售工程師討論后對新定制設備提出了如下要求：

1.針對產品度對焊接工藝及節拍分析后給出采用單工位加焊接自動化治具并且焊接電源采用儲能式;

2.不同規格產品可以在一個工站上生產，只需要手動選擇對應程序就行，而且程序和工件互鎖，選錯程序或者放錯工件焊接機都無法焊接;

3.設備節拍：8S/件;

4.解決工件固定，工件固定，定位柱輸送，焊接牢度，生產節拍等問題;

5.成品率需達到99.99%;

6.產能由原來每班的2100件提升到目前的每班3900件;

根據客戶要求，按常規的凸焊機和設計思路根本無法實現，怎么辦？

三、根據客戶需求，研發定制液力變扭器中心軸自動焊接生產線

根據客戶所提各項要求，公司研發部、焊接工藝部、銷售部共同召開了新項目研發會議，一起探討工藝、夾具、結構、定位方式、裝配方式、上下料方式、配置，列出關鍵風險點、并逐個做出了解決方案，確定了基本方向和技術細節如下:

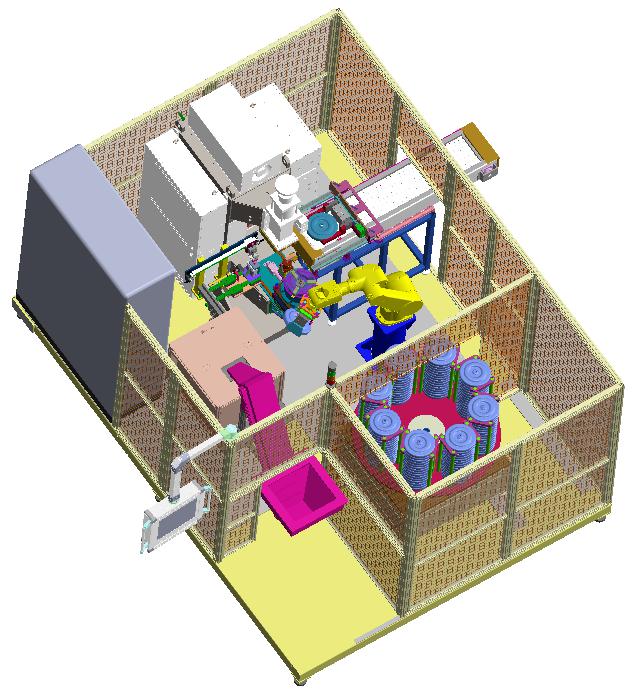

1、根據以上要求，我們基本確定了方案，集中碼料，振動盤自動上料，機器人定位焊接，自動下料，自動檢控品質的集成工作站方式。

2、設備選型及夾具定制：根據客戶所提供的工件及尺寸，我們焊接工藝師和研發工程師一起探討并針對各個產品部件及焊接要求不同分別在HY原來的基礎上優化選出的機型： ADR-640同時根據每個產品設計定制不同的焊接定位夾具，并都采用工控機統一控制，可每種產品一個焊接配方，選錯程序或者放錯工件焊接機都無法焊接，保證了產品的焊后的牢度，保證焊接品質，提高焊接效率。

3、整體設備的優勢：

1）成品率高：焊接電源采用中頻直流焊接電源，放電時間短、爬升速度快、直流輸出，保證了產品的焊后的牢度問題，保證焊接品質，成品率達99.99%以上;

2）自動上料：人工只需要放置工件到集中料盤上機器人自動抓料，中心軸由振動盤自動上料;

3）設備穩定性高：設備采用核心部件全部進口配置，設備焊接電源采用國際品牌配合工控機并用我司自主研發的控制系統，網絡總線控制、故障自診斷，保證了設備的可靠性和穩定性，焊接全過程可追溯，并可以ERP系統對接;

4）焊后自動脫料，解決人員抱怨多問題：焊后自動脫料，解決人員抱怨多問題,解決焊接脫料難的問題;

5）解決焊接脫料難的問題：們根據每個產品設計定制不同的焊接定位夾具，并采用工控機統一控制，可每種產品一個焊接配方，而且程序和工件互鎖，選錯程序或者放錯工件焊接機都無法焊接，實現一站可焊多種規格產品;

6）提高了生產效率，設備自動檢控品質，保證廢料不會流出：設備高度智能化，可以自動識別工件是否放置，治具是否到位，自動上料，自動脫料，節拍達7S/件，產能由原來每班的2100件提升到目前的每班3900件；焊接質量是否合格以及所有參數可導出，可反查出錯設備自動報警并和廢料系統對接，保證不會出現廢料流出的情況;

安嘉把上述技術方案、細節和HY充分討論，雙方達成一致后簽訂了《技術協議》，作為設備研發設計、制造、驗收的標準，因?yàn)槲覀兊膶I(yè)的技術、細致的服務感動了客戶，并于2019年3月20日與HY公司達成了訂單協議。

四、快速設計、按時交貨、專業的售后，得到客戶的好評！

在確定設備技術協議、簽訂合同后，90天的交期的確很緊，安嘉的項目經理第一時間開生產項目啟動會，確定了機械設計、電氣設計、機械加工、外購件、裝配、聯調時間節點和客戶來廠預驗收、整改、總檢和交貨時間，并通過ERP系統有序的排發各部門工單、督促跟進各部門的工作進程;

一晃90天過去，HY定制型液力變扭器中心軸自動焊接生產線總算完工了，我們的專業的售后服務在客戶現場經過7天的安裝調試和技術、操作、維護培訓，設備已正常投入生產并全部達到了客戶的驗收標準程;

HY公司對液力變扭器中心軸自動焊接生產線實際生產和焊接效果很滿意，幫他們提高了生產效率、解決了成品率的問題、節省了人工，同時為客戶建立"無人化"工廠打下基礎，得到了他們的好評！
